THERMO CONTROL
省エネ
節電

薬液加熱ヒーター用 自動液温度調節器
タニコン(R) セフティー シリーズ

谷口ヒーターズの薬液加熱ヒーター用自動液温度調節器「タニコン®シリーズ」は、1951年発売の「自動制御付液温度調節器」を起源として、時代の要請に対応し、お客様のニーズにあったシリーズを展開しています。初期製品から防衛庁認定のヒューズを採用するなど、安全仕様を基本にしてきました。

「タニコン®シリーズ」はその後、表面処理業界の薬液加熱ヒーター専用自動液温度調節器として、タニコンパクトセーフティーシリーズの〈ATCモデル〉サーミスタ式アナログタイプから〈TGM〉サーミスタダイヤルデジタル表示式を経て、タニコンデジタルセーフティーシリーズのデジタル式〈TGX〉へと進展し、70年以上続くベストセラーシリーズとなっております。

その間に、タイマー付や液面レベルセンサー付などのオプションを充実させ、長年蓄積されたノウハウを継承した〝温度を見る〟自動液温度調節器のTGXモデルは、2012年に CE（安全）マーク認証を受け、安心安全気くばり標準仕様を加えた安全配慮設計の製品です。

タニコン® 安心安全きくばり標準仕様《バージョンアップ》NEW

安心安全のためのデュアル安全監視（液温二重監視）と、設定温度と液温上下差の小さい高精度温度制御が 標準構成品だけで実装されます。タニコンシリーズの設置は簡単で、電源・センサー・ヒーターを接続すれば完了します。

また、安全型のモデル（STGX/SOTG/ECSMS）では、オプション品の液面管理レベルセンサーを接続することで空炊き防止のための液面管理（ELS）の機能を追加（後付）できます。

※2024年6月以降の販売品は両方の仕様を標準装備しています。

標準仕様 デュアル安全監視（液温二重監視）

【2022年5月以降の販売品】

従来の安心安全きくばり標準仕様《MAX2(液温上限検知)》に 《OVR1(液温過熱検知)》を加えて、 二重に液温を監視する デュアル安全監視が標準仕様となりました。

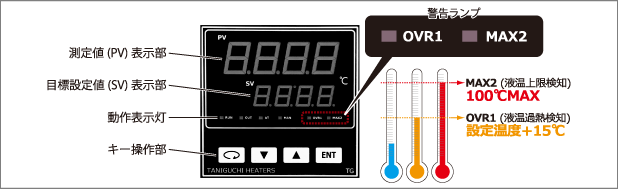

新標準仕様①：液温二重監視
TGX

OTG
警告ランプ表示
STGX

SOTG
警告ランプ表示＋電源遮断 … 確認・復旧（リセット）までシャットダウン

STGXは選択オプションのELS(液面レベルセンサー)を装着するだけで空炊き防止の液面管理機能も働き、さらに〝安全〟を追加できます。

SOTGはタニフロン保護管付センサー(K熱電対）付属です。 オプションでFEP保護管付センサー（白金抵抗体）を選択可能です。

新標準仕様 高精度制御（温度調整精度の向上） NEW

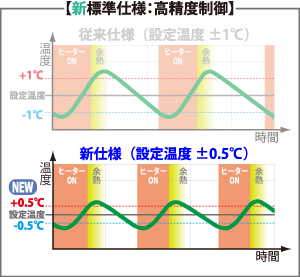

新標準仕様②：高精度制御（標準精度仕様UP）

【2024年6月以降の販売品】

当社の自動液温度調節器は「設定温度±1℃」を標準仕様としていましたが、当社製品全般の性能の進歩により、ヒステリシス幅を縮小、温度調整精度が向上した高感度「設定温度±0.5℃」の仕様の標準化を実現しました。

当社の自動液温度調節器はフェイルセーフの観点から、電磁開閉器を使用しております。電磁開閉器は、電磁接触器に過電流が流れた際に回路を強制的に遮断するサーマルリレー（熱動継電器）を組み合わせた機器ですが、小さな温度変化で短時間の頻繁なON/OFFを繰り返すチャタリングが発生すると電磁開閉器に悪影響が及びます。そのため、通常は設定温度だけでのON/OFF制御は行わず、ヒーターがONになる温度とヒーターがOFFになる温度に幅を持たせています。この幅のことをヒステリシス（調節感度・動作すきま・不感帯）と言います。

確かな基本設計

薬液加熱用電熱ヒーター専用の液温度調節器として 安全上適切な部品を採用し、 電気安全の基本設計を大切に受け継いでいます。

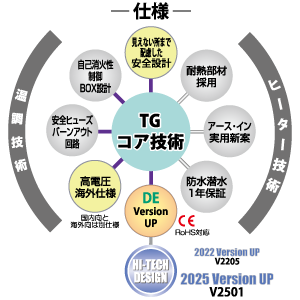

タニコン 2025バージョンアップ仕様
基
本
設
計
  • 国際標準の CE（安全）マーク認証の仕様を採用し、
    安心安全気くばり仕様を備えています。
  • 構成部品はヒューズ１つまで安全厳選しています。
  • 自己消火性の外箱は、安全の基本です。
  • バーンアウト回路付（センサーの切断時に回路遮断）
  • デュアル安全監視（液温二重監視） [NEW]
  • 高精度制御「設定温度±0.5℃」 [NEW]
  • 広い薬液用途
  • 即、使用可能
新
仕
様
安心安全気くばり標準仕様
設定温度上限100℃（基本安全仕様）
誤設定を防止するため、設定温度の上限を100℃に制限した安全設計です。
100℃超過警報付（MAX2）
液温が100℃を超過したことを検知すると警報ランプが点灯します。 STGXではヒーターへの通電を停止します。
（V0702：2007年2月以降の販売品より標準実装）
過熱警報付（OVER1）
お客様の設定された温度（例：60℃）を15℃超えた（例：75℃）場合、 異常過熱として警報ランプが点灯します。 STGXではヒーターへの通電を停止します。
（2022年5月以降の販売品より標準実装）
高精度制御（標準仕様の精度向上） [NEW]
高い精度「設定温度±0.5℃」で液温を制御します。
（2025年6月以降の販売品より標準実装）
付属品 センサー
標準付属品
  • 液温検知投込センサー（K熱電対）
    耐薬タニフロン（FEPコーティング）保護管付
特注付属品 [NEW]
  • シグナル液温検知投込センサー（Pt100Ω）
  • シグナル液温検知潜水UUセンサー
    （潜水ヒーター取付用／Pt100Ω）

TGXモデル【基本型 液温管理】

表面処理業界 販売実績No.1

基本型液温管理 TGXモデル
TGX基本構成セットアップ図

液温二重監視 ＋ 警告ランプ表示 ＋ 高精度制御

デジタル設定表示式
薬液加熱ヒーター用 自動液温度調節器
自動液温度調節器の基本型モデル

谷口ヒーターズの薬液加熱ヒーター専用の自動液温度調節器で、 使い方は簡単です。

高精度・高パフォーマンス・簡便・高耐久・高耐薬仕様
CE （安全）マーク同等仕様
《標準仕様》液温二重監視 [NEW]
液温上限100℃だけでなく、設定温度15℃超過でも過熱として検知します。 過熱検知すると警報ランプが点灯します。
安全第一
プロの技術で、お客様の“見える所”から“見えない所”までの安全を大切にしてきた 確かな実績により、 安心と信頼を積み重ねています。
用途
化学工業、半導体・めっき・洗浄・塗装の表面処理、 理化学・写真・印刷などで使用される薬液の加熱・保温のための温度調節。
オプション
  • 上限液温度の指定を変更できます。（特注）
    （例：常用50℃・上限65℃など　ご提示ください）
  • 温度センサー保護管、リード（最長10ｍまで）、電源用コードの延長は特注可。
  • コンセントをツイストロックに特注可。
  • 1週間プログラムタイマー付
  • 時限停止タイマー付
  • 漏電ブレーカー付 など
TGX規格表

STGXモデル【安全型 液温・液面管理】

ヒーターの空炊き予防は液面管理から《一次安全》

安全型液面管理 STGXモデル
ELSプロセス

液温二重監視 ＋ 電源遮断 ＋ 高精度制御

デジタル設定表示式
薬液加熱ヒーター用 安全型 自動液温度調節器

CE （安全）マーク同等仕様の基本型TGXに ELS（液面管理センサー／オールPVDF製の堅牢タイプのフロートセンサー）を搭載し、 液面を管理・監視することでヒーターの空炊きを予防する 当社製ヒーター専用の安全型自動液温度調節器です。

《一次安全》液面管理 + 遮断
液面がヒーターのレベルライン（空炊きしないための液面の保持目安）よりも降下した場合は 警報ランプが点灯しブザーが鳴って、 ヒーターを電源切する安全機能を搭載しています。
※ ELS（液面レベルセンサー）はオプションです。
《標準仕様》液温二重監視 + 遮断 [NEW]
液温上限100℃だけでなく、設定温度15℃超過でも過熱として検知します。 過熱検知すると警報ランプが点灯し、ヒーターへの通電を停止します。
安心・安全をサポート
液温と液面を正しく監視・制御し、お客様の安全確認・点検の日次管理により、 不具合を見逃さない安全〈管理〉をサポートします。
オプション
  • 1週間プログラムタイマー、ヒートシグナルランプ、漏電ブレーカーが取付可能です。
  • 上限液温度の指定を変更できます。（特注）
    （例：常用50℃・上限65℃など　ご提示ください）
  • 温度センサー保護管、リード（最長10ｍまで）、電源用コードの延長は特注可。
  • コンセントをツイストロックに特注可。

ELS（液面レベルセンサー）の仕組み
STGX規格表

OTGモデル【ミニヒーター用 基本型 液温管理】

小型ライン向 精度の高い温調器

ミニタニコン OTGモデル
安心安全気くばり仕様はTGXと同じです。

液温二重監視 ＋ 警告ランプ表示 ＋ 高精度制御

デジタル設定表示式
薬液加熱ミニヒーター用 自動液温度調節器
自動液温度調節器のミニ基本型モデル

必要品が全て標準構成ですので、即使用可能です！

耐薬タニフロン保護管付センサー採用。

  • センサーリード4500mm
  • タニフロン保護管8.6φ×200mm
  • ヒューズ／アース接地
  • 一次側コード（プラグ付）
  • 絶縁板 など
設定温度上限100℃

上限を超える温度には設定不可。 安心安全設計！

液温センサーは、規格のタニフロン保護管付センサー(K熱電対）のほかに、 FEP保護管付センサー（白金抵抗体）を選択可能です。

OTG規格表

SOTGモデル【ミニヒーター用 安全型 液温・液面管理】

小型ライン向
レベルセンサー・過熱モニター付 温調器

ミニタニコン SOTGモデル
安心安全気くばり仕様はSTGXと同じです。

液温二重監視 ＋ 電源遮断 ＋ 高精度制御

デジタル設定表示式
薬液加熱ミニヒーター用 安全型 自動液温度調節器
自動液温度調節器のミニ安全型モデル

必要品が全て標準構成ですので、即使用可能です！

〈見る・知る・監視・遮断〉の安心安全サポート機器とセーフティーモジュールの組み合わせにより、 ヒューマンエラーによる危険〈空炊き・液面異常・過熱など〉や異変を検知して ECSシステム／MS Boardで液加熱運転を自動停止（電源遮断）するなど、液加熱を安全にマネージメントします。
» 詳しくは ECSMS をご覧ください

液温センサーは、規格のタニフロン保護管付センサー(K熱電対）のほかに、 FEP保護管付センサー（白金抵抗体）を選択可能です。

液面レベルセンサーはフランジが着脱可能です。

SOTG規格表
THERMO-CONTROL

TG安心安全液加熱マネージメントシステム

タニコン®シリーズは安心安全サポート機器・セーフティーモジュール（外付Boxや MS Board やセンサー類等）と組み合わせることにより、ヒューマンエラーによる危険〈空炊き・液面異常・過熱など〉や異変を検知して液加熱運転を自動停止（電源遮断）するなど、液加熱を安全にマネージメントするECSMSとして機能します。

安心安全サポート機器・セーフティーモジュールの組み合わせ

Boxタイプのモジュールは後から増設することが可能です。また、多数のモジュールを増設する場合はモジュールを《MS Board（外部の盤）》に搭載して集約できます。

モジュールの増設ではなく温調器も併せて新規導入される場合は、すべてを一体化した盤として構成可能です。

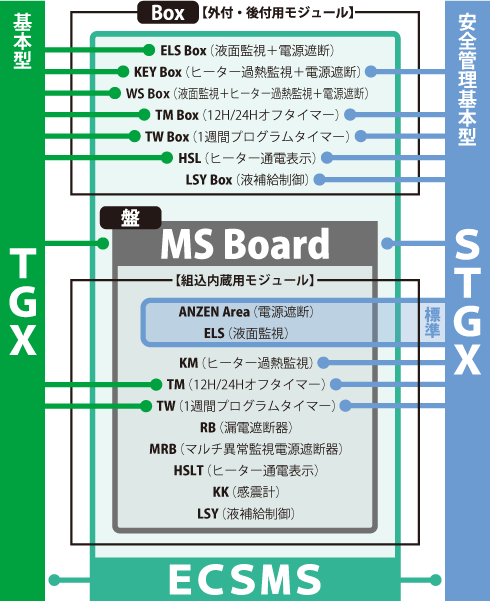

安心安全サポート機器・セーフティーモジュールの組み合わせ図

» ECSMSの詳細はこちらをご覧ください。
